DFRobot SHT40 고정밀 온습도 센서 모듈 아두이노에서 사용하기
소개 #
최근 진행중인 프로젝트에서 온습도 측정을 위해 SHT4x 시리즈의 SHT45 센서를 사용하기로 했습니다.

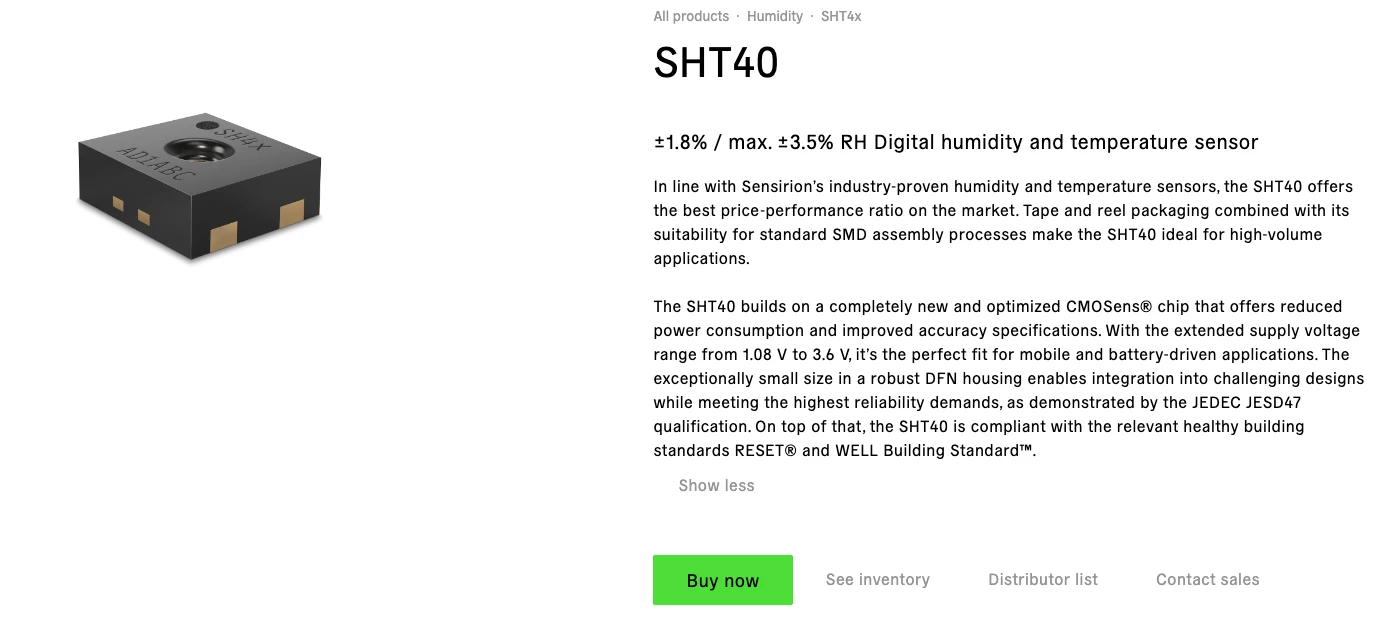

SENSIRION이라는 센서 제조사의 4세대 온습도 센서인 SHT4x 시리즈는 사양에 따라 SHT40, SHT41, SHT43, SHT45 이렇게 총 4개가 출시되어 있습니다. 모두 동일한 소스 코드로 사용할 수 있어 국내에서 구하기 어려웠던 SHT45 대신 SHT40을 구매하게 되었습니다.
| DHT22 | SHT40 | |
|---|---|---|
| 온도 정확도 / 정밀도 | 0.5 ℃ / 0.1 ℃ | 0.2 ℃ / 0.01 ℃ |
| 습도 정확도 / 정밀도 | 2.0 % R.H. / 0.1 % R.H. | 1.8 % R.H. / 0.01 % R.H. |
나름 정확하다고 알려진 DHT22와 비교했을 때 위와 같습니다.
DHT22는 여러 판매사에서 단종되어 정품을 구하기 어려운 상황이라 정확한 측정이 필요한 프로젝트라면 SHT40을 고려해보면 좋을 것 같습니다.

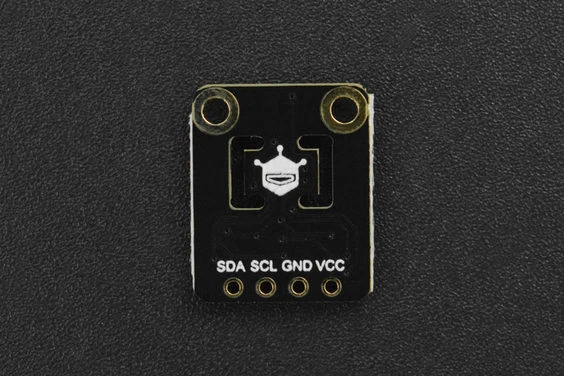

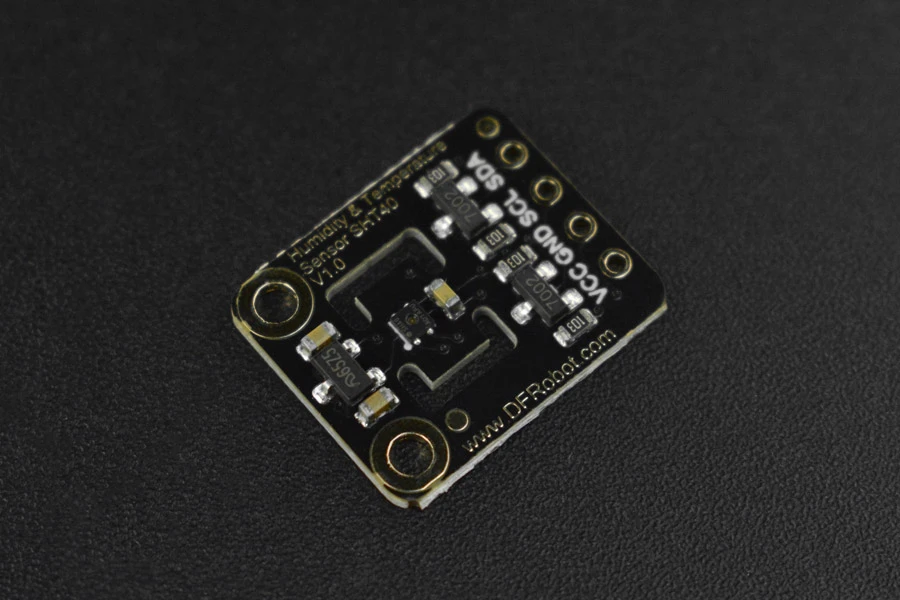

모듈 사양 #
- 작동 전압: 3.3~5 V (LDO 및 레벨 시프터 내장)
- 소비 전류: 약 0.45 mA
- 온도 측정
- 정확도: ±0.2 ℃
- 정밀도: 0.01 ℃
- 측정 범위: -40~125 ℃
- 습도 측정
- 정확도: ±1.8 % R.H.
- 정밀도: 0.01 % R.H.
- 측정 범위: 0~100 % R.H.
- 통신 인터페이스: I2C
- 기본 주소: 0x44 (7b’1000100)
- 기타: 히터 기능 내장
- 아두이노 라이브러리
- 센서 모듈 데이터시트
- 센서 데이터시트
센서 자체의 작동 전압은 3.3 V 이지만, 모듈에 LDO와 레벨 시프터가 붙어있어 5 V 환경인 아두이노에서도 쉽게 사용할 수 있어보입니다.
특이하게 히터 기능이 있었는데요, 히터를 활용하면 물방울이 센서 표면에 튀거나 순간적으로 습도가 강해졌을 때 생기는 결로 현상에 대응할 수 있다고 합니다.

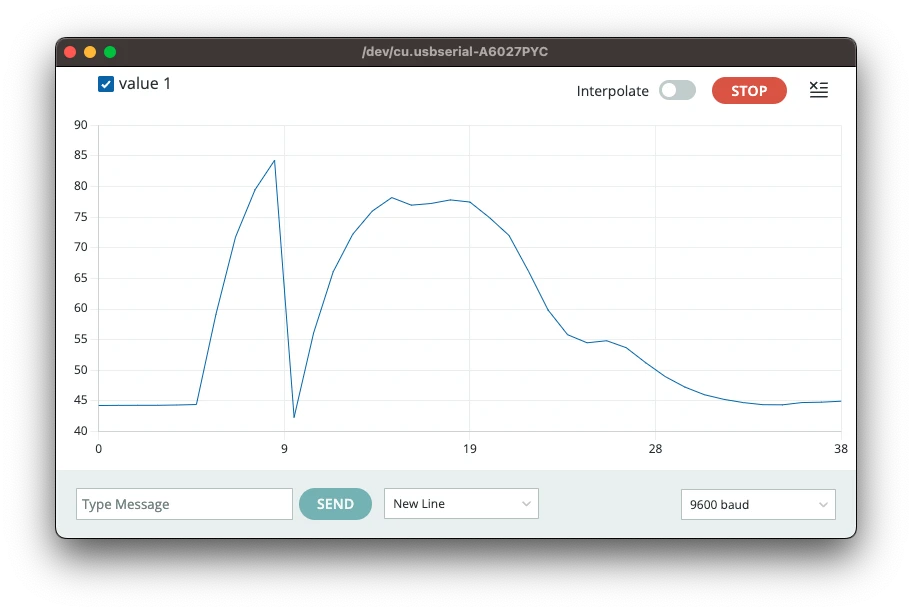

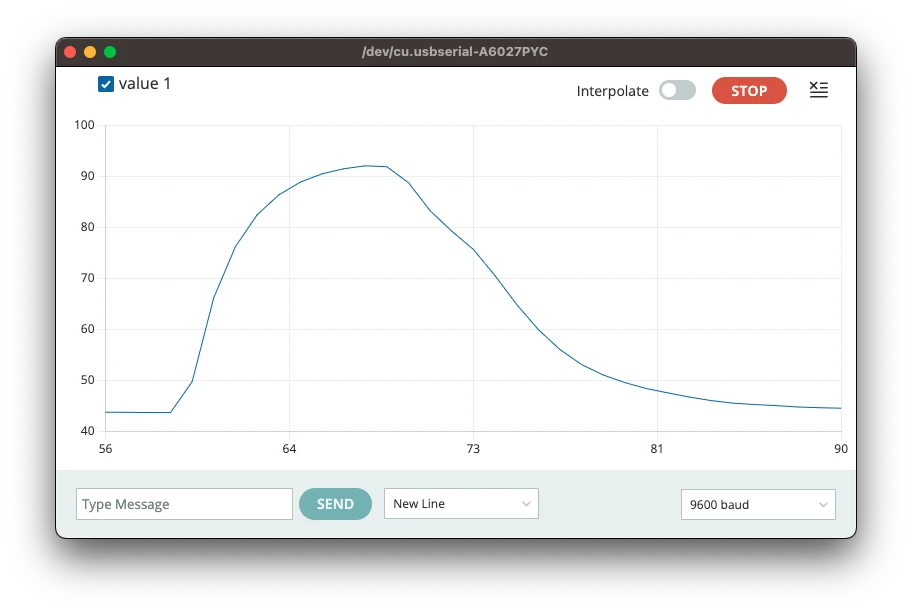

센서에 입김을 불었을 때 히터를 사용하게 되면 결로 현상을 더 빠르게 회복하는것을 볼 수 있었습니다.

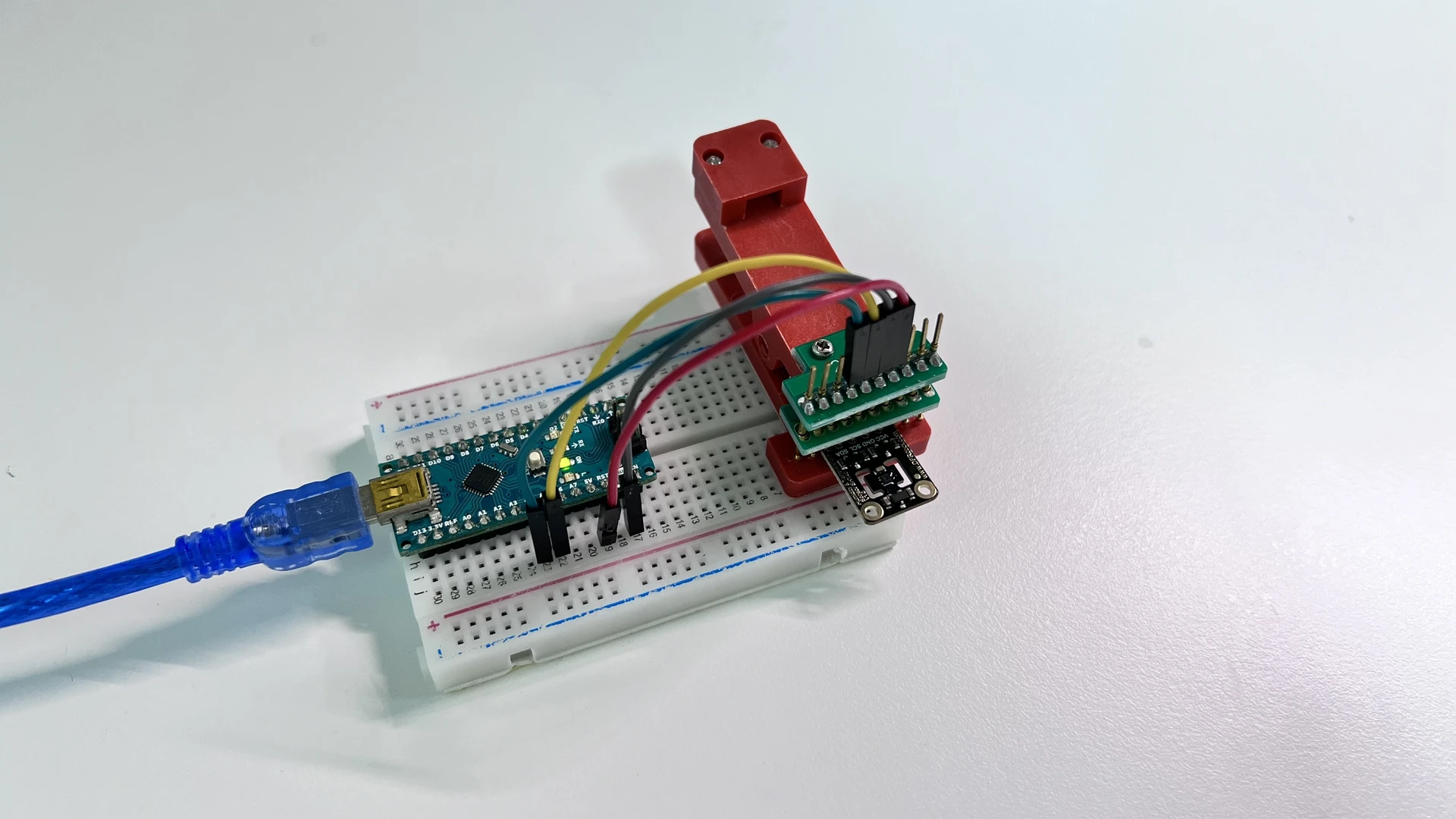

결선 #
| 아두이노 | 모듈 |
|---|---|
| 5V | VCC |
| GND | GND |
| A4 | SDA |
| A5 | SCL |
소스코드 #
라이브러리 #
SHT40 센서 모듈을 사용하기 위해서는 라이브러리가 필요합니다.

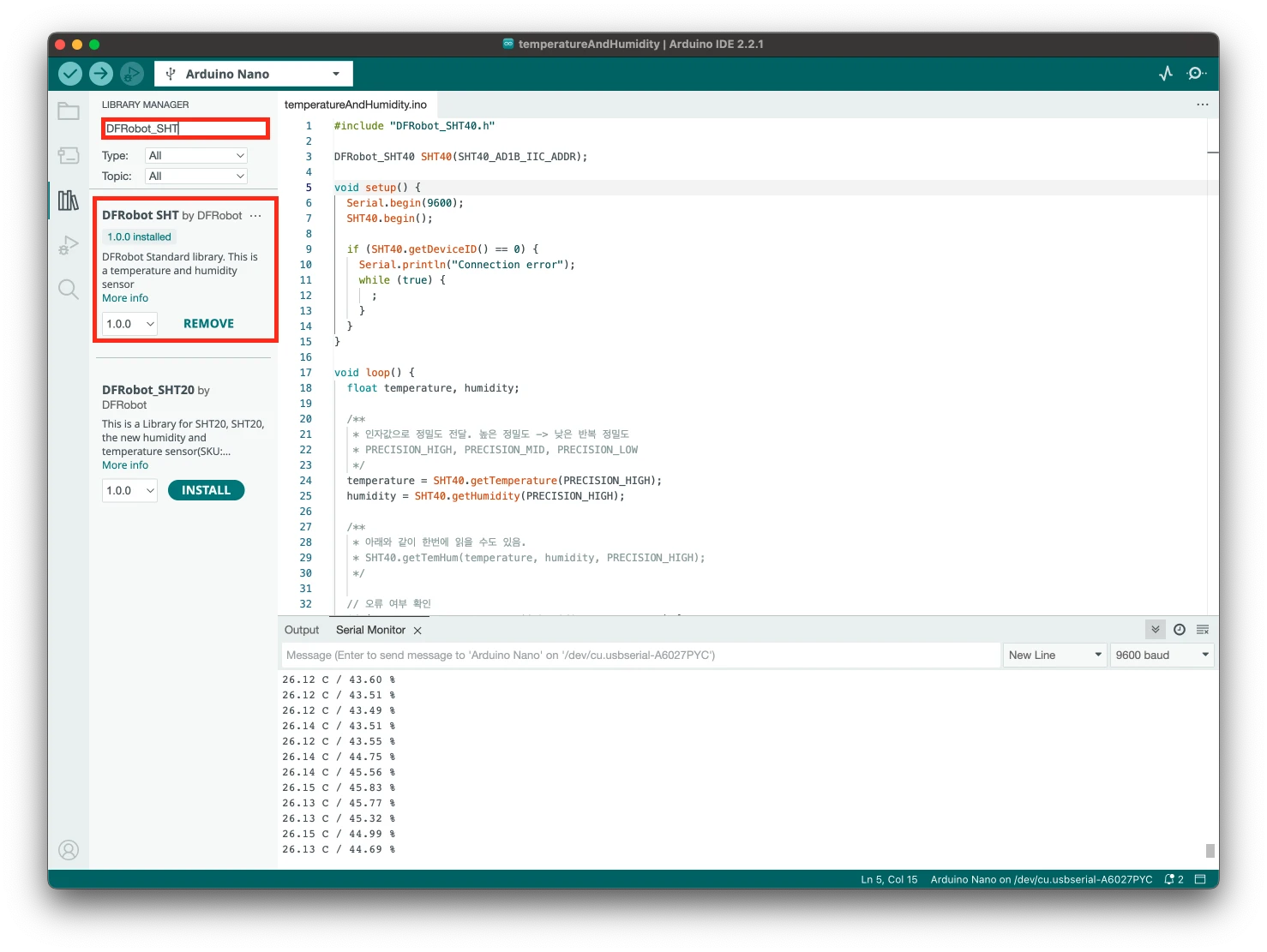

라이브러리 매니저에서 “DFRobot_SHT”를 검색해 라이브러리를 설치해주세요.
온도&습도 측정 예제 #
SHT40 고정밀 온습도 센서 아두이노 예제 코드 (한국어 주석)
SHT40 고정밀 온습도 센서 아두이노 예제 코드 (한국어 주석). GitHub Gist: instantly share code, notes, and snippets.
gist.github.com기본 예제를 이해하기 쉽도록 단순화하고 한국어 주석을 붙였습니다.
온도와 습도를 측정하고, 시리얼 모니터에 이를 출력하는 기본적인 동작을 합니다.
